加工例

加工例

こちらで、弊社の一部加工例をご紹介いたします。
今回ご紹介させて頂くのは、私達の技術のほんの一例です。
その他の技術に関しては、お問合わせ下さい。

お問合わせ先
WEBでのお問合わせはこちら

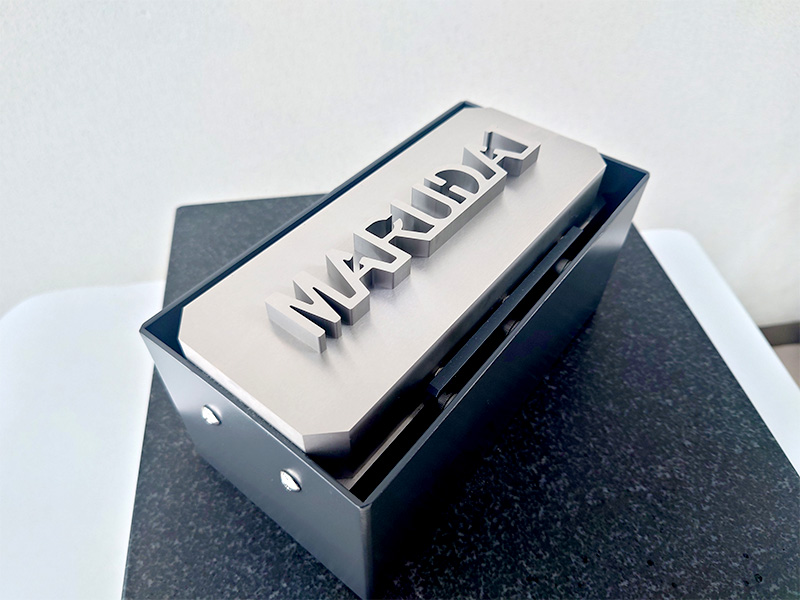

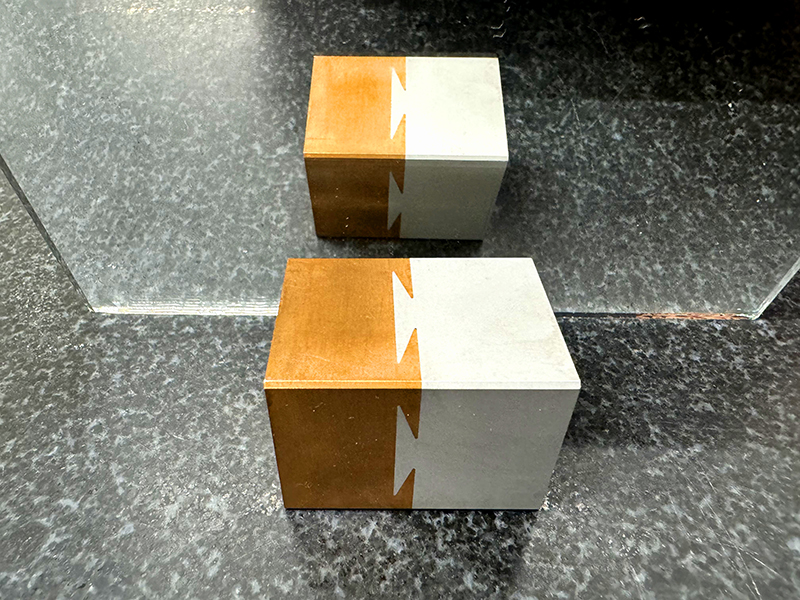

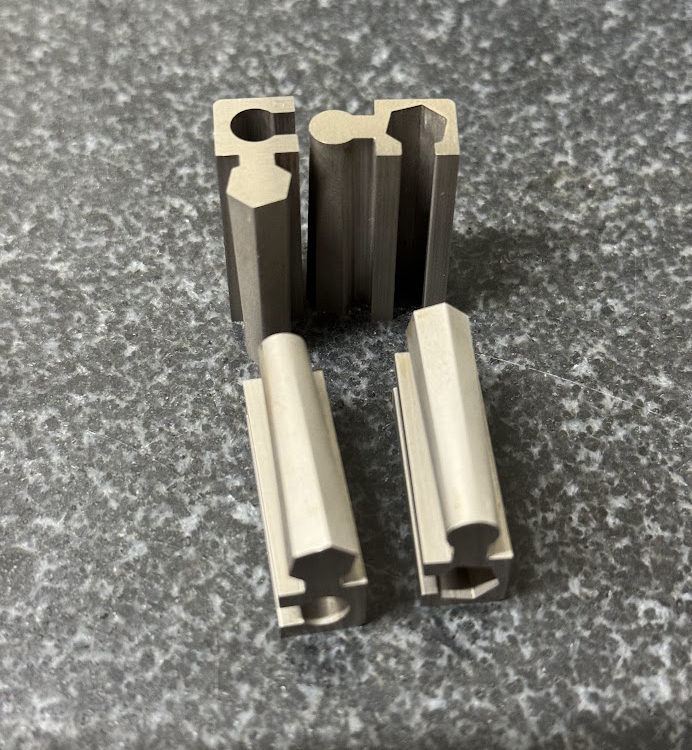

上下異形状の嵌め合い加工

上下異形状の嵌め合い加工

4ピースからなる高難易度の上下異形状の嵌め合い加工です。
嵌め合い形状が上下異形状で1ピースずつしか外れないようになっています。

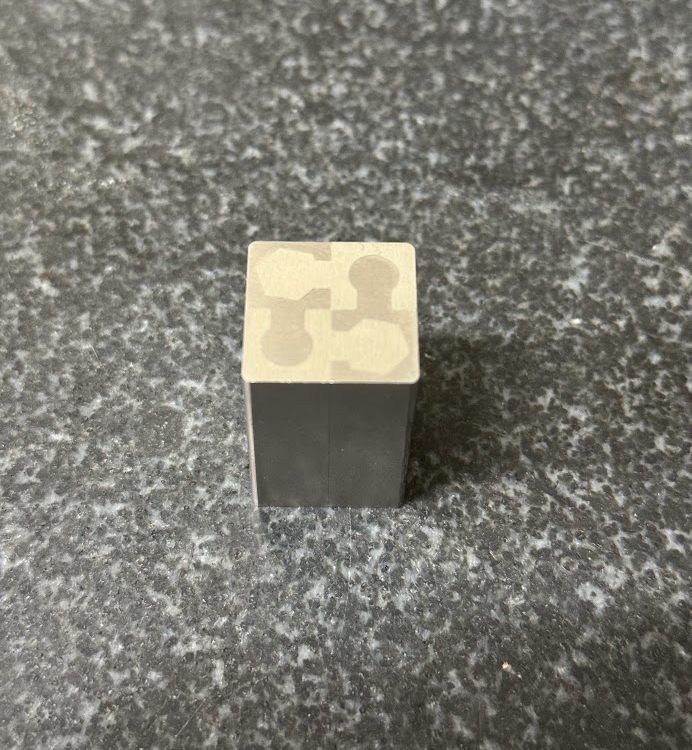

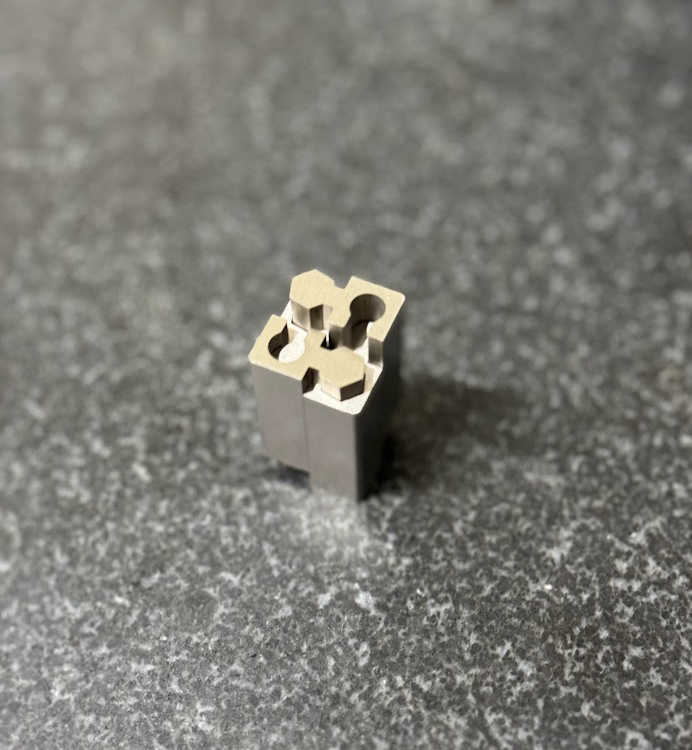

嵌め合い加工

嵌め合い加工

この嵌め合い形状は、六面研磨をした1つの材料から切り出したものです。
(SKD11《56~59HRC》)
ワイヤー放電加工のみで、バイスや専用治具を使わずクランプ爪1つのみで加工しました。
尚、放電加工面、基準面は、油砥石等で修正していません。

嵌め合い加工

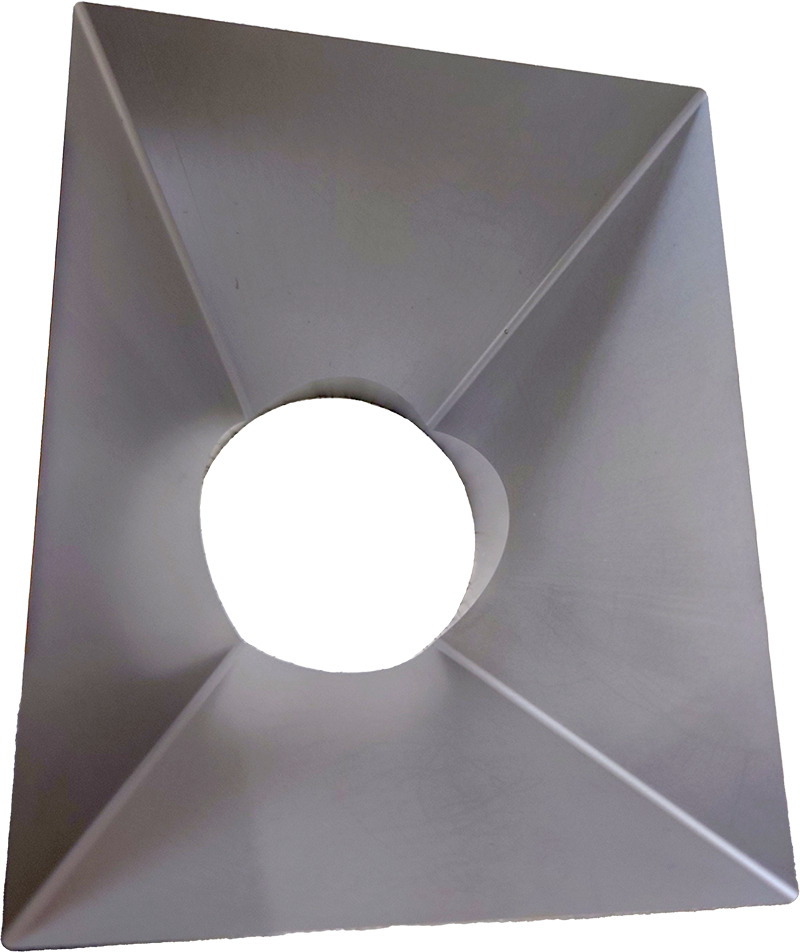

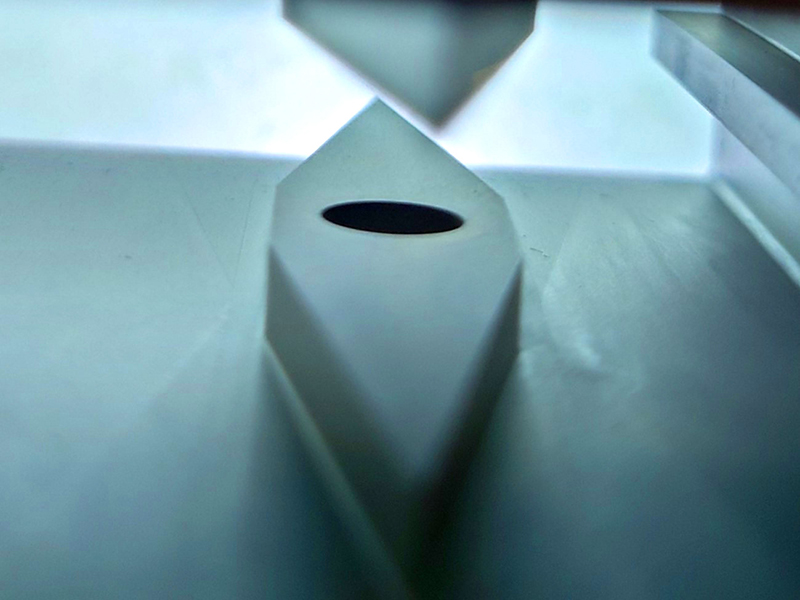

上下異型状

上下異型状

上下異型状加工は、ワイヤー放電加工の特性を生かした加工方法です。
右の写真は、上形状は丸、下形状は小判型の加工物の中身です。(用途
はゴムの搾り出し口金)

上下異型状

上下の要素数さえ同一ならばいろいろな形状が加工可能です。
(複雑すぎると中身が抜けない可能性があります)

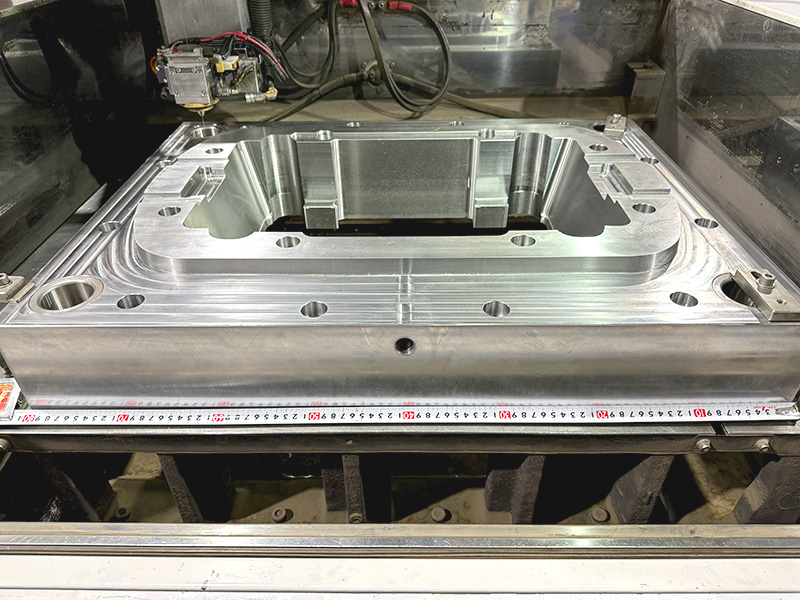

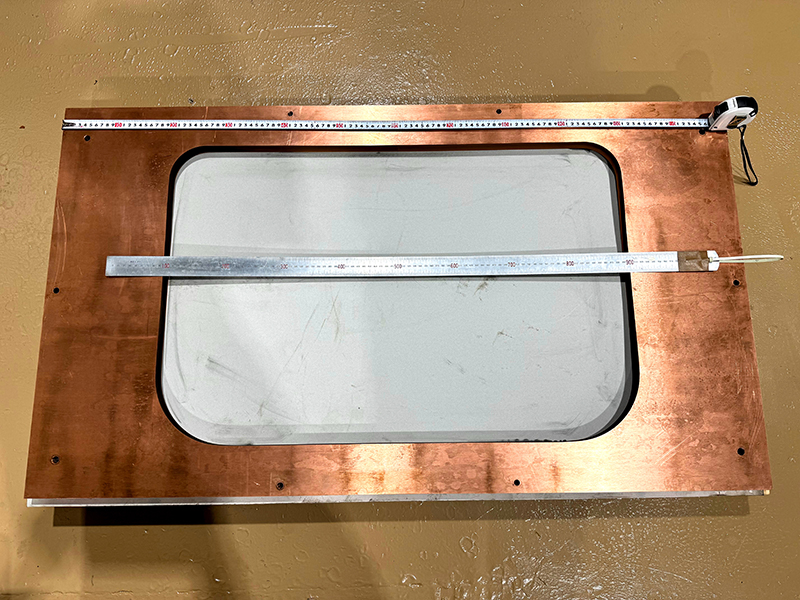

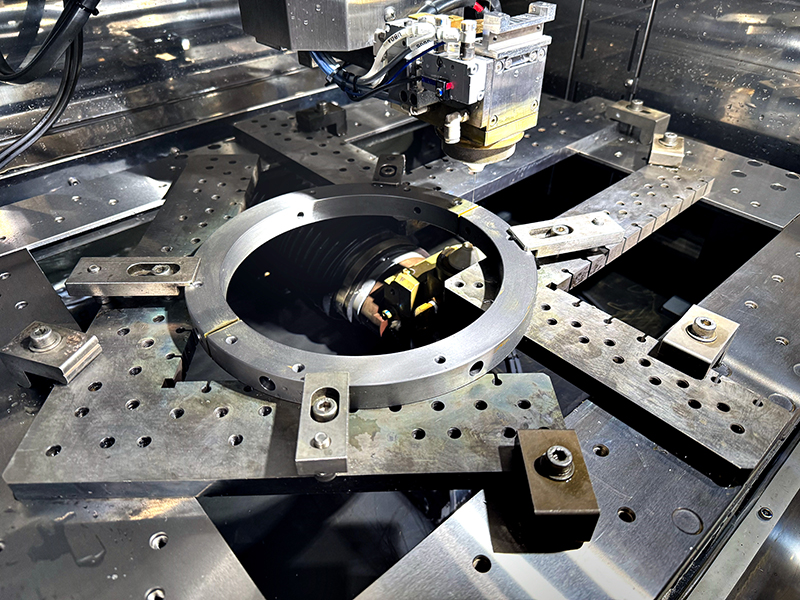

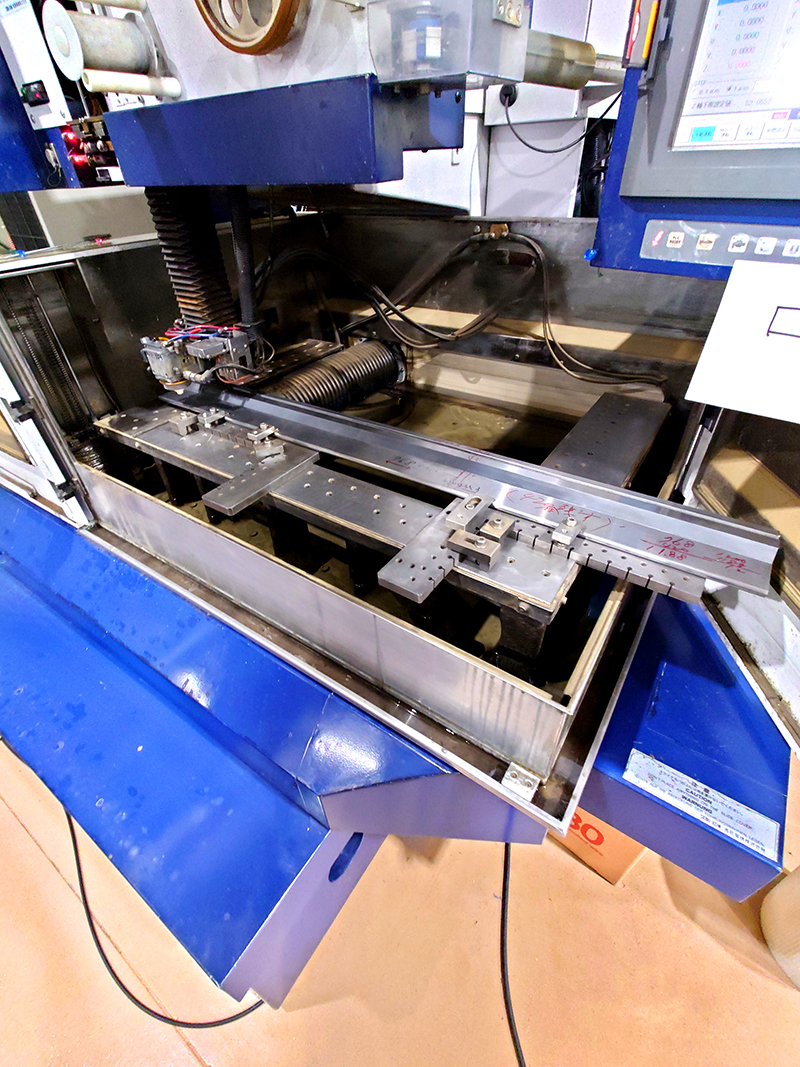

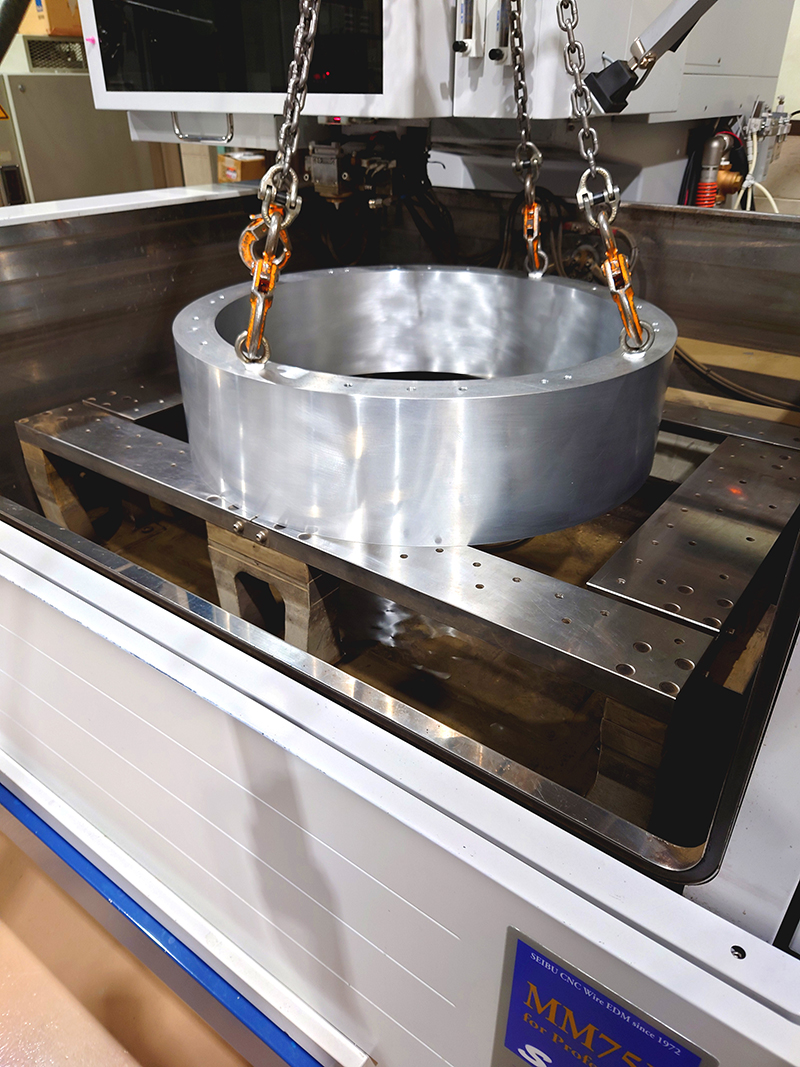

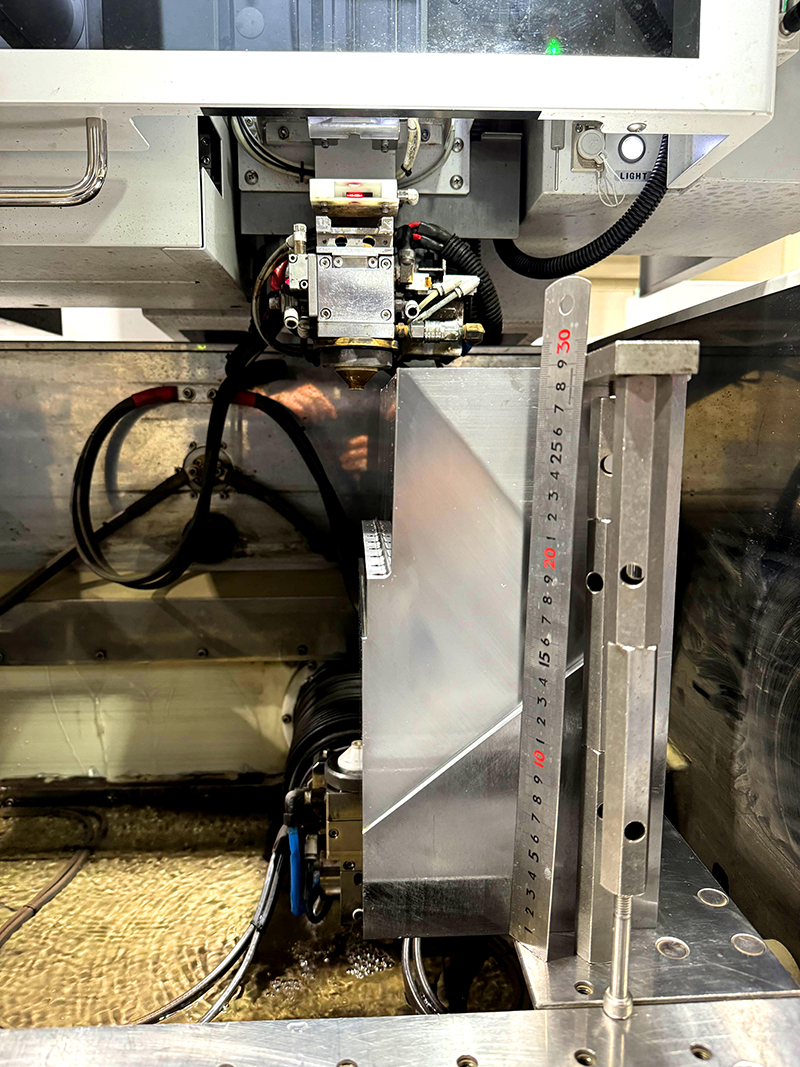

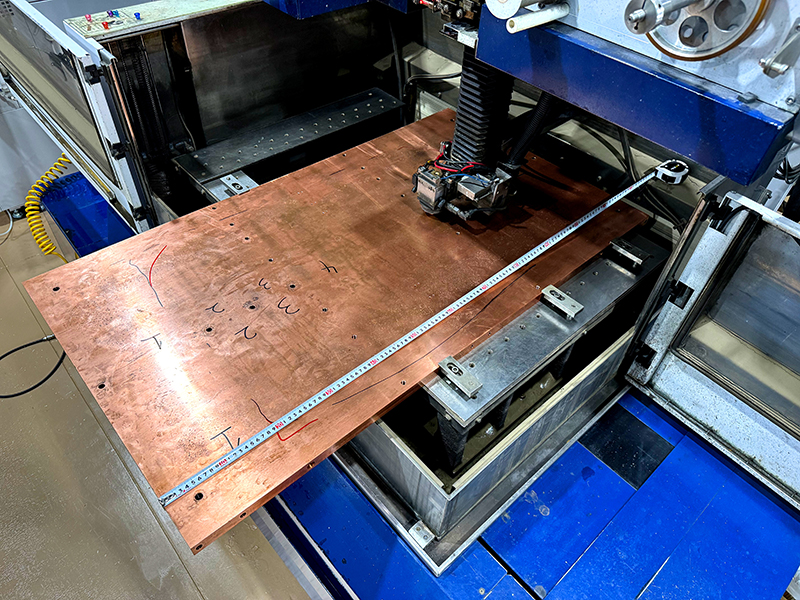

大型加工

大型加工

最大加工サイズ  750×500×310までの加工ができます。

大型加工

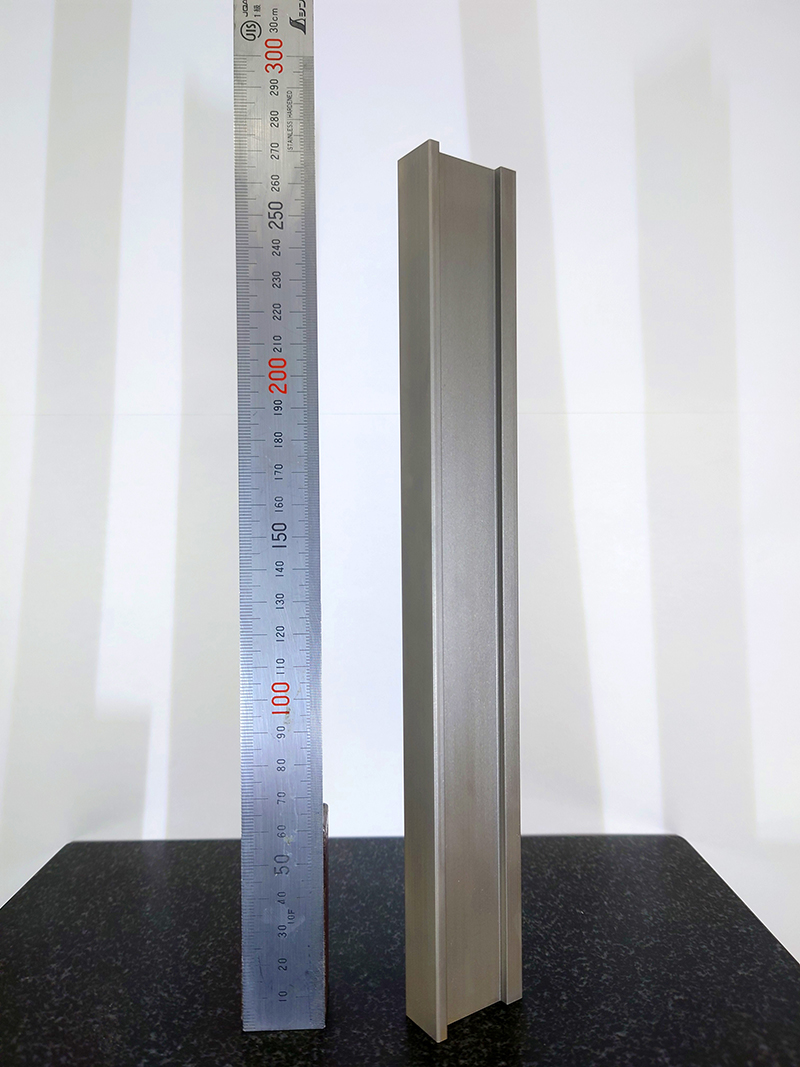

ゲージ

ゲージ

PLモデルゲージ等のゲージが作成可能です。

ゲージ

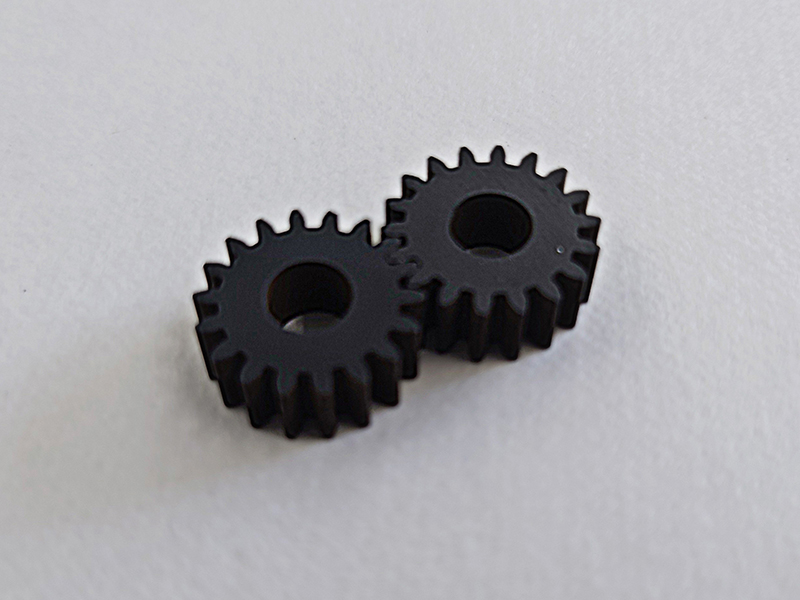

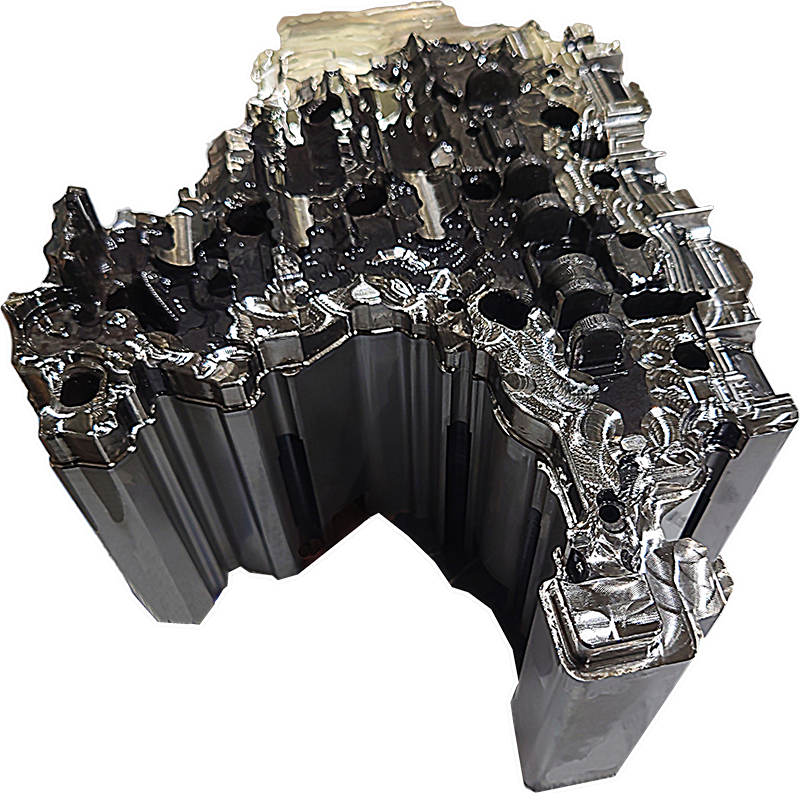

難加工材

難加工材

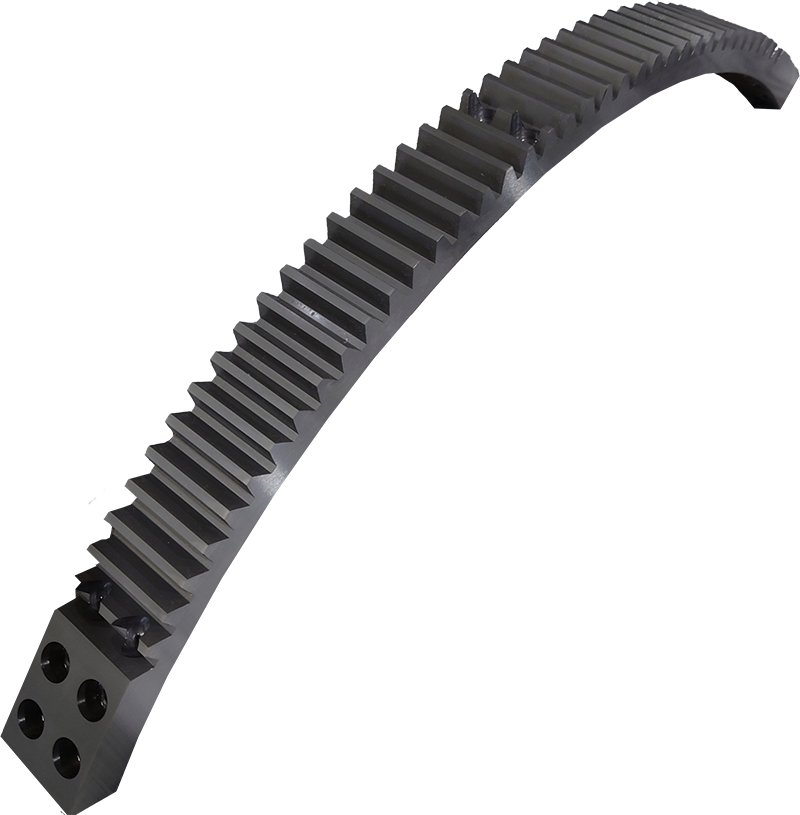

部品工材

部品工材

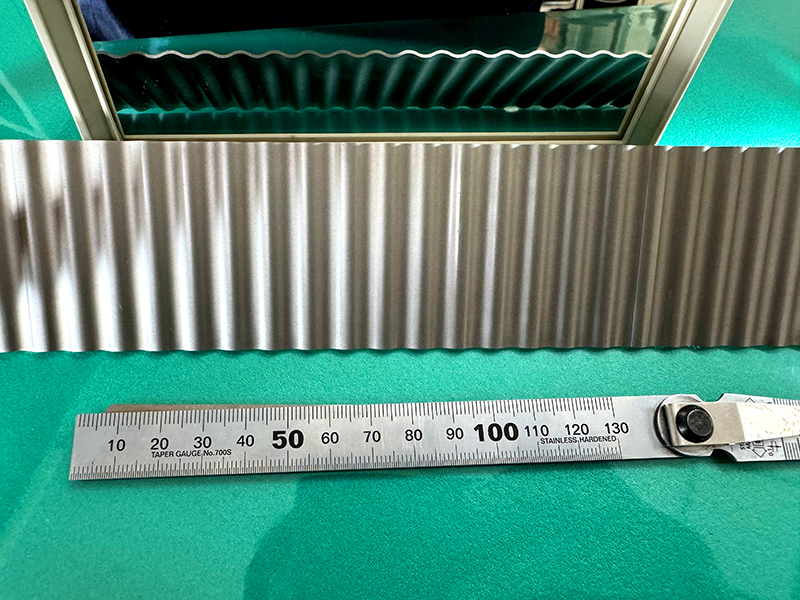

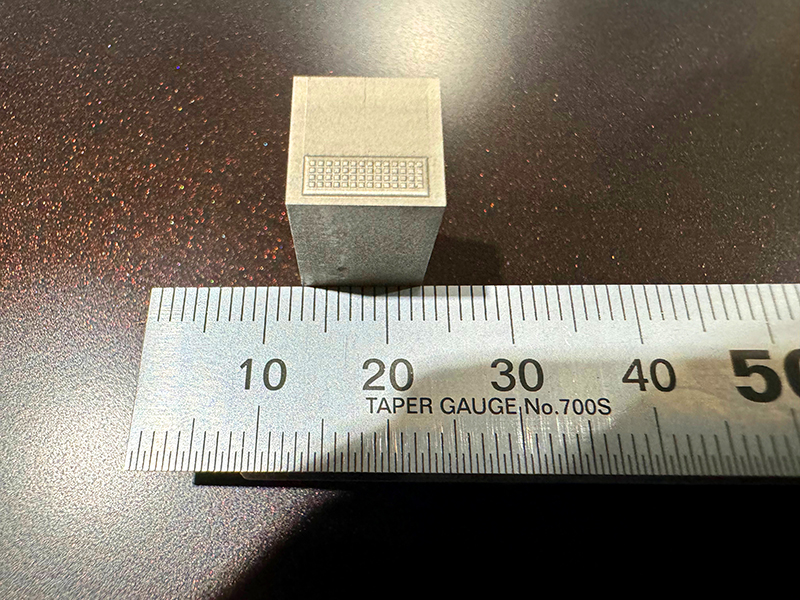

精密加工

精密順送金型(板厚 0.06)
金型部品 公差(-0、+0.003)
等、実績あり。
